振镜焊接系统
振镜焊接系统

振镜焊接系统

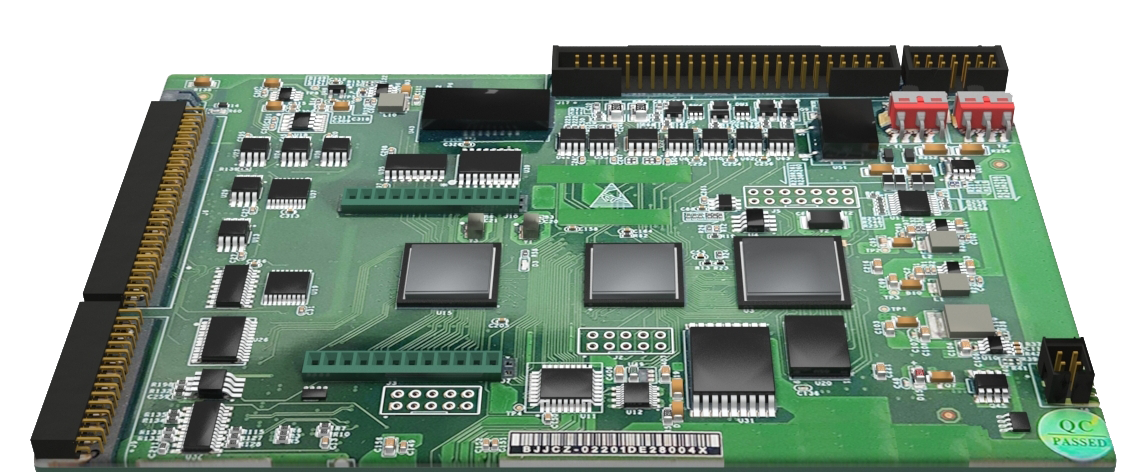

LaserWeldingStudio软件+DLC2PCIE-QCW-5V/24V

振镜焊接系统是极致激光自主研发的专用于激光焊接领域的控制系统。

该系统基于成熟的振镜和激光控制平台,支持高功率光纤激光器,超短超快固体激光器;

可实现基于CCD的机器视觉的辅助定位;

可扩展运动控制卡进行多轴控制,实现各种形式的自动焊接设备集成;

可定制开发与第三方的机器视觉系统、运动控制系统、PLC系统、管理数据库的各类数据接口;

振镜焊接系统通过图形化、流程化的方式呈现加工任务,操作简单、稳定可靠、易被集成;

可广泛用于五金制品焊接、新能源电池防爆阀预定位焊接、储能电池汇流排焊接、动力电池模组FPC焊接

图形处理

支持点、线、圆弧、螺旋线、矩形、任意曲线绘制和dxf导入

示教

支持鼠标移动实现振镜位置偏移,通过同轴视觉确定焊接位置

产品优势

01

多重安全机制设置,激光功率实时反馈监控, 摆动幅度、摆动频率分段调节,丰富工艺调节手段,提高焊接质量,摆动周期内分段调节;

02

高效率、高质量、高稳定:支持多图档多工位、自动优化多段焊接轨迹的加工顺序、振镜跳转优化;

03

频率、占空比和脉宽的实时控制、功率波形的精确输出、双光束模拟量的稳定调节;

04

焊接轨迹的脱机运行、振镜位置的闭环控制。

技术参数
参数数值
图形处理

支持点、线、圆弧、螺旋线、矩形、任意曲线绘制和dxf导入

示教

支持鼠标移动实现振镜位置偏移,通过同轴视觉确定焊接位置

多图档

通过多种触发方式,实现多图档的组合加工和逻辑控制

抖动控制

支持正弦、螺旋、8字和倒8字,并可调整抖动轨迹的密度和速度

线性功率变换

支持起始和结束的长度和比例设置,实现功率渐进渐出功能

功率曲线

时间功率曲线编辑,满足复杂的工艺场景需求

双模拟量控制

可编辑中心光和环形光的模拟量波形图,实现对双光束激光器控制

IO包括输入等待、输出控制,为任务流程控制提供灵活的操作方式

运动控制

最多支持4轴步进或伺服电机驱动控制,实现各种形式的自动化焊接集成

机器视觉

可定制视觉定位辅助系统,满足多变的场景需求
